Miks teie päikesepaneelide ohutus sõltub õige fotogalvaanilise alalisvoolukaitsme valimisel?

2025-11-18 0 Jäta mulle sõnum

Olenemata sellest, millisesse päikeseelektrijaama te sisse astute, millise kaubandusliku inverterikapi avate või millist elamu katusel asuvat fotogalvaanilist süsteemi te kontrollite, leiate sageli tähelepanuta jäetud, kuid olulise komponendi:Fotogalvaaniline alalisvoolu kaitsme. KohatuFotogalvaaniline alalisvoolu kaitsmeei saa mitte ainult ohustada ohutust, vaid põhjustada ka märkimisväärset rahalist kahju. Mis teeb selle väikese seadme nii hädavajalikuks? Miks eksperdid järjekindlalt valivadZhenghaokaitsmed? Avastame koos selle saladused.

Unikaalsed väljakutsed

Erinevalt kodus kasutatavast vahelduvvoolust genereerivad päikesepaneelid alalisvoolu (DC). Sellel alalisvoolul on ainulaadsed ja potentsiaalselt ohtlikud omadused:

1. Pidev pinge ja suur vool: eriti tugeva päikesevalguse korral töötavad alalisvooluahelad maksimaalse pinge lähedal. Erinevalt vahelduvvoolust ei kao lühis järgmises nullpunktis; tekkiv kaar võib kesta palju kauem ja tekitada piisava temperatuuri metalli sulamiseks ja tulekahju tekitamiseks.

2. Madal allikatakistus: päikesepaneelidel on väga madal sisetakistus. Kui tekib lühis, tekib peaaegu koheselt tohutu liigvool. Ilma kiirreageerimiskaitseta võivad kaablid ja pistikud koheselt läbi põleda.

3. Komplekssed massiivid: järjestikku ühendatud päikesepaneelid genereerivad kõrget pinget (tavaliselt 600 V, 1000 V või 1500 V alalisvoolu). Iga paneeli või massiivi kaitsmiseks on vaja kombineerija kastis kooskõlastatud, usaldusväärseid ja kõrgepinge kaitsmeid.

Just seetõttu ei saa standardsed vahelduvvoolukaitsmed alalisvoolu päikeseahelaid ohutult kaitsta; neil puudub spetsiaalne disain, mis on vajalik pidevate kõrgepinge alalisvoolukaarte tõhusaks kustutamiseks. AinultFotogalvaanilised alalisvoolukaitsmedspetsiaalselt fotogalvaaniliseks elektritootmiseks loodud seadmetel on selle ülesande täitmiseks vajalik tehniline projekt ja range testimine.

Fotogalvaanilise alalisvoolukaitsme eesmärk

Põhieesmärkfotogalvaanilised alalisvoolukaitsmedon lihtne: vead enne katastroofi saabumist isoleerida. Täpsemalt kaitsevad need kahe peamise ohu eest:

1. Lühis: liinikahjustusest, ühenduse riketest, niiskuse sissetungimisest, näriliste kahjustustest, komponentide rikkest või valest paigaldamisest põhjustatud lühised tekitavad madala takistusega tee, mis viib suure kontrollimatu voolu suurenemiseni. Fotogalvaanilised alalisvoolukaitsmed tuvastavad selle ülekoormuse koheselt ja sulatavad oma sisemised komponendid, lahutades vooluahela ohutult ja vältides kahjustusi ülesvoolu (paneelid, inverterid) ja allavoolu (sulanud liinid, tulekahjud).

2. Pöördvool: kui suure paralleelsüsteemi string ebaõnnestub, võib tekkida pöördvool. Vigane paneel toimib voolu neelajana, põhjustades tavalise vooluringi surumise voolu läbi vigase paneeli tagasi. See pöördvool võib põhjustada kahjustatud paneeli ülekuumenemist ja püsivaid kahjustusi. Fotogalvaaniliste alalisvoolukaitsmete strateegiline paigaldamine toimib ühesuunalise ventiilina, blokeerides selle pöördvoolu ja vältides kahjustusi.

Fotogalvaaniline alalisvoolukaitse on päikesesüsteemides üliolulised kaitseseadmed:

Fotogalvaaniliste alalisvoolukaitsmete kriitilised paigutuspunktid	Kaitseb vastu	Tagajärg ilma kaitseta
Kombinaatori kasti sisendid	Liigvool üksikutes paneeli stringides, mis söödavad kombineerijasse.	Ühe stringi tõrge tõmbab hävitava voolu kõigist paralleelsetest stringidest, potentsiaalselt praadivatest kaablitest, klemmidest ja kogu kastist.
Seeriastringide väljund	Pöördvool, mis voolab tagasi vigastatud stringi (nagu ülalpool kirjeldatud).	Ülekuumenemine ja paneelide püsivad kahjustused vigases nööris. Märkimisväärne võimsuskadu.
Stringi kombineerijate ja keskinverterite vahel	Suuremad lühised, mis tekivad piki suuremaid toitekaableid või enne muunduri alalisvoolu sisendit.	Katastroofiline kaaretuleoht kaitsmata alalisvoolu põhijooksudel; ületab inverteri alalisvoolukaitse.
Sees DC-DC muundurid/optimeerijad	Toitemuunduri sisemised vead.	Kahjustused levivad muundurist kaugemale, mõjutades potentsiaalselt teisi komponente või vooluahelaid. Tuleoht.
Aku stringid alalisvooluga ühendatud süsteemides	Lühised suure võimsusega ja suure energiatarbega akupankades.	Kontrollimatu heide, mis põhjustab võimalikku termilist põgenemist, tulekahju, plahvatust.

1. Minu vahelduvvoolusüsteem kasutab standardseid kaitsmeid, miks ma ei saa neid kaitsmeid kasutada otse oma päikesepaneelide kaitsmiseks?

Absoluutselt mitte. Standardseid vahelduvvoolukaitsmeid testitakse ainult vahelduvvooluahelate jaoks. Alalisvoolukaarte kustutamise füüsika (eriti päikesesüsteemides levinud kõrgepinge all) on palju keerulisem. Vahelduvvoolukaared kustuvad pinge nullpunktis 100–120 korda sekundis. DC-kaaredel aga seda kustutuspunkti ei ole; need põlevad jätkuvalt ägedalt, põhjustades ülekuumenemist, plahvatusi ja isegi tulekahjusid. Fotogalvaanilised alalisvoolukaitsmed on sertifitseeritud ja spetsiaalselt disainitud ainulaadsete kaarekustutuskambrite ja materjalidega, et katkestada pidevad kõrgepinge alalisvoolukaared mõne millisekundi jooksul.

2. Kuidas ma tean, millise voolutugevuse peaksin oma fotogalvaanilise alalisvoolukaitsme jaoks valima?

Kaitsme spetsifikatsioon tuleb kindlaks määrata konkreetse vooluahela voolu põhjal, mida see kaitseb. Selleks on vaja arvutusi. Määrake stringi/paneeli lühisevool (Isc): jaotises Standard Test Conditions (STC) leidke paneeli või stringi maksimaalne Isc-reiting.

Ohutusvaru rakendamine. Parim tava soovitab määrata kaitsme nimiväärtused 125% kuni 150% Isc-st (katkestatav voolujaotus). (Näiteks kui stringi Isc on 10A, peaks kaitse olema 12A või 15A). See annab varu normaalse töövoolu kõikumiseks, tagades samal ajal, et see talub normaalset töövoolu tunduvalt suuremaid rikkevoolusid. Vaadake alati paigaldusjuhendit, riiklikke elektrikoode (NEC, IEC) ja allavoolu seadmete (kombinaatorikarbid, inverterid) tehnilisi andmeid – need määravad tavaliselt nõutavad kaitsmete nimiväärtused. Alahinnatud kaitsmed võivad põhjustada valesid läbipõlemisi, samas kui ülehinnatud kaitsmed on ohtlikud ja rikuvad tehnilisi andmeid.

3. Minu kaitse põles läbi. Millised on levinumad põhjused?

Läbipõlenud kaitse näitab, et see on oma kriitilise funktsiooni täitnud. Levinud põhjused on järgmised: lühisvead: kahjustatud kaabliisolatsioon, kaartekitust põhjustavad lahtised pistikud, klemmide isolatsiooni rike, juhtmestiku või seadmete füüsiline kahjustus ja sisemiste komponentide rike.

Tõsine ülekoormus: vool ületab pidevalt ja märkimisväärselt kaitsme nimivoolu (see on vähem levinud kui lühis, kuid võib juhtuda, kui juhtmestik või komponent on tõsiselt alamõõduline; vooluringi kaitseseade peaks siiski esmalt rakenduma).

Vale läbipõlemine: kuigi kvaliteetsete kaitsmete ebaõige läbipõlemine on haruldane, võib see juhtuda siis, kui kaitsme tehnilised andmed on veidi nihkunud, jõudlus on vananemise/äärmusliku keskkonna tõttu halvenenud, halvad ühendused põhjustavad kaitsmehoidiku klemmide ülekuumenemist või tootmisdefektid.

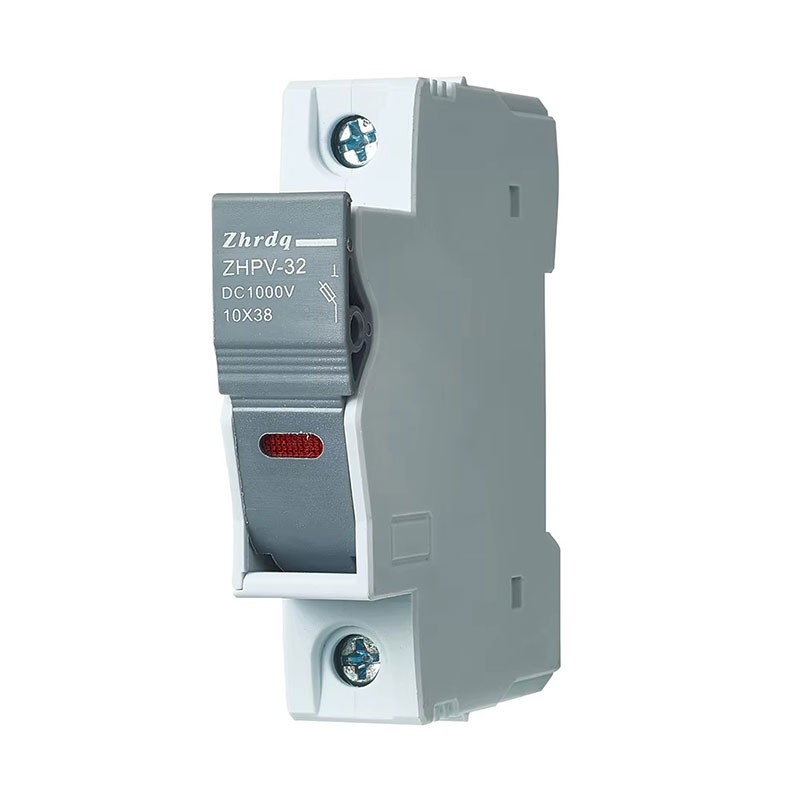

Photovoltaic DC Fuse

Teie päikesepaneelid võivad lühiajaliselt töötada ilma õige suuruse ja sertifikaaditafotogalvaanilised alalisvoolukaitsmed, kuid "töö" tähendab enamat kui lihtsalt elektri tootmist; see tähendab usaldusväärset ja ohutut töötamist aastakümneteks. Iga kombineerija kast ja iga kaablijada võib olla tõrkepunkt, mis võib teatud tingimustes rikki minna. Ebastandardsete kaitsmete kasutamine või kaitsest möödahiilimine ei ole otsetee, vaid pigem lubamatu risk tehnikutele, varale ja teie investeeringutele.

Zhenghao kaitsmedesindavad inseneri ohutust. Toodetud vastavalt rangetele standarditele ja end karmides globaalsetes keskkondades tõestanud, tagavad need kriitilise kiire reageerimise ja suure purunemisvõimsusega kaitse, mida nõuavad kaasaegsed fotogalvaanilised süsteemid.
