Milliseid ohutuse ja jõudluse eeliseid pakub IEC 60269 415 V kõrge voolukaitse tööstuslikele toitejaotussüsteemidele?

1. IEC 60269 kõrge vooluga kaitsmetoodete põhikonstruktsioon ja standardmääratlus

IEC 60269 moodustab globaalse ühtse standardraamistiku madalpinge kõrge katkestusvõimega kaitsmetele, määratledes ranged reeglid nimipinge, voolu kandevõime, aja-voolu karakteristikute, mehaanilise konstruktsiooni ja ohutustesti standardite kohta. Tööstuslike 415 V kolmefaasiliste jaotusvõrkude puhul peavad kõrge vooluga kaitsmeühendused vastama nii ülekoormuse aeglase läbilöögi kui ka hetkelise lühise katkestuse nõuetele, et kaitsta kalleid allavoolu toiteseadmeid.

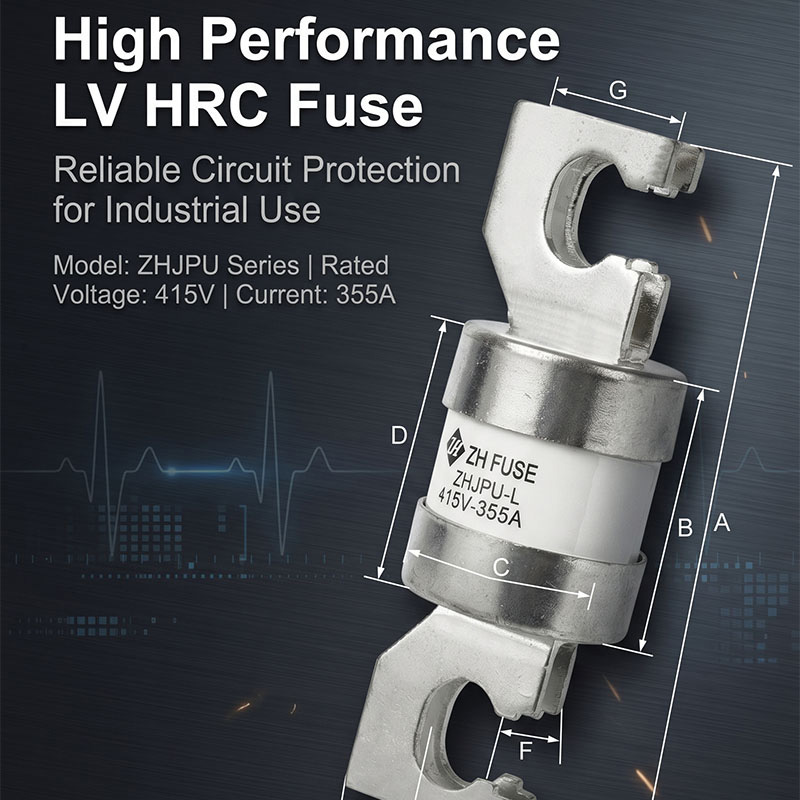

Traditsioonilistel plastkorpusega kaitsmetel esineb tugeva vooluga tööstuskeskkonnas ilmseid defekte, sealhulgas ebapiisav kuumakindlus, lahtised kontaktklemmid ja piiratud katkestusvõime. Selle toote poltidega kinnitatav keraamiline struktuur lahendab need valupunktid integreeritud kõrge temperatuurikindla korpuse ja hõbetatud vasest ühendusklemmide kaudu. Standardiseeritud kaitsekomponendina, mis on mõeldud raskete tööstuslike madalpingeahelate jaoks,IEC 60269 415 V kõrge voolukaitseühendab mõõtmete tolerantsi ja elektrilise jõudluse näitajad, et saavutada projektidevaheline asendatavus inseneriintegraatorite jaoks.

1.1 Kaks peamist funktsionaalse disaini moodulit

• Keraamiline isolatsioonikorpuse moodul: kõrge alumiiniumoksiidiga keraamiline materjal blokeerib rikke katkemise ajal kaare paisumist, millel on suurepärane termiline stabiilsus, et vältida kesta deformatsiooni pikaajalise nimivoolukoormuse korral.
• Poldiga ühendatud juhtivad klemmimoodulid: Hõbedamine vähendab kaitsmelüli ja siini vahelist kontakttakistust, kontrollides temperatuuri tõusu ühenduspunktides standardsetes piirides isegi pideva suure vooluga töötamise korral.
• Sisemine sulavelementide moodul: kalibreeritud metallisulam vastab gG/gL karakteristikakõverale, saavutades astmelise kaitse koordineerimise ülesvoolu ja allavoolu vooluahela kaitseseadmetega.

1.2 IEC 60269 standardile vastavuse väärtus

Tooteid, mis läbivad täielikult IEC 60269 tüübitestimise, saab kasutada tööstusprojektides Euroopa, Kagu-Aasia ja Austraalia turgudel ilma korduva ohutussertifikaadita. Standard kehtestab ranged lühise purunemise ja mehaanilise vibratsiooni testid, et kõrvaldada varjatud riskid, nagu kaareleke, kesta pragunemine ja enneaegne sulamine normaalse töövoolu korral. Piiriüleste seadmete projektidega tegelevate hankemeeskondade jaoks lihtsustab ühtne standardite järgimine oluliselt komponentide kvalifitseerimise ja projektide vastuvõtmise protsesse.

2. Täitke standardsete tehniliste kirjelduste parameetrite tabel

Elektriprojekteerimine ja -hanked tuginevad selgetele standardsetele parameetritele, et viia lõpule vooluahela sobitamine ja mudeli valik. See seeria hõlmab nimivooluvahemikke 200A kuni 400A 415V vahelduvvoolu tööpinge all koos ühtsete mehaaniliste ja elektriliste indikaatoritega, et vähendada projekti kavandamise ajal korduvate parameetrite võrdlemise töökoormust. Allolev tabel sorteerib kõik ZHJPU-L mudelisarja põhilised fikseeritud spetsifikatsioonid.

2.1 Mudelivaliku loogika erinevate vooluahelate koormuste jaoks

• Kergetööstuslikud jaotusharud (200A ~ 280A): sobib väikestele tehase abiseadmetele, valgustusjaotuskappidele ja madala võimsusega juhtpaneelidele stabiilse ühtlase koormusega.
• Keskmise mootori juhtimisahelad (300A ~ 360A): sobib keskmise suurusega kolmefaasiliste mootorite, konveieri ajamisüsteemide ja ühe trafo sekundaarse kaitse aasadega.
• Rasked peamised sissetulevad ahelad (380A ~ 400A): kasutatakse suurte elektrijaotuskeskuste, generaatori väljundklemmide ja raskete masinate peamise toiteahelate peamise siinikaitse jaoks.

2.2 Ühtse jagatud disaini eelised kõigi praeguste klasside lõikes

Kõik selle tootesarja praegused spetsifikatsioonid säilitavad identse keraamilise korpuse struktuuri ja poltklemmide paigutuse. See ühtlane disain võimaldab hoolduspersonalil kasutada samu paigaldustööriistu ja varuosade haldamise standardeid, vältides kinnituste spetsiaalset ettevalmistamist erinevate vooluklasside jaoks. Ühtne hõbetatud klemmi paksus tagab ühtlase kontaktikindluse jõudluse kogu tootevalikus, välistades temperatuuri tõusu kõrvalekalded, mis on põhjustatud ebaühtlastest klemmi mõõtmetest pikaajalise paralleelse kapi töötamise ajal.

3. Keraamiline korpus ja hõbetatud terminali materjali eelised

Materjali valik määrab otseselt kõrge vooluga kaitsmete pikaajalise kasutusea ja tööohutuse karmides tööstuskeskkondades. Odavad plastkorpusega kaitsmed kasutavad orgaanilisi polümeermaterjale, mis pehmenevad ja deformeeruvad püsivalt kõrgel temperatuuril, samal ajal kui paljad vaskklemmid oksüdeeruvad kiiresti niisketes või tolmustes töökodades, suurendades kontakti takistust ja käivitades ebatavalisi ülekuumenemishäireid.

Kahe materjali süsteem, keraamiline kest ja hõbetatud vaskklemmid, lahendab need vastupidavuse nõrkused üheaegselt. Kõrge puhtusastmega tööstuskeraamika talub pidevat kõrget temperatuuri ilma deformatsioonita ja vaskklemmide hõbetatud kiht isoleerib õhu oksüdatsiooni, et säilitada stabiilne juhtivus aastaid. Ööpäevaringselt töötavate tööstuslike elektrisüsteemide puhul vähendab see materjalikonfiguratsioon oluliselt komponentide regulaarsete kontrollide ja vahetustsüklite sagedust.IEC 60269 415 V kõrge voolukaitsevõtab selle küpse komposiitmaterjali lahenduse, et kohaneda kõrge tolmu, kõrge niiskuse ja sagedaste temperatuurikõikumiste tehasekeskkonnaga.

• Keraamiline korpus: kõrge kaare summutamise jõudlus, väldib kaare pritsimist väljapoole lühise katkemise ajal, et vältida tuleohtu jaotuskappides.
• Hõbetatud vaskklemmid: madal kontakttakistus, minimaalne temperatuuri tõus täisnimikoormusel, oksüdatsiooni- ja korrosioonivastane ranniku- või keemiatehaste töökodadele.
• Sisemine täitekaare kustutusvahend: neelab rikkelõikamise ajal kaareenergia koheselt, toetades suurt purunemisvõimet ilma korpuse purunemise või killustumiseta.

3.1 Soojusstabiilsuse jõudlus pidevas töös

Täisnimivoolu pideval tööl tuhandete tundide jooksul säilitab keraamiline korpus mõõtmete stabiilsuse ilma paisumise või pragunemiseta. Sulatava elemendi tekitatud sisesoojus hajub ühtlaselt läbi keraamilise seina, vältides kohalikke kuumi kohti, mis tekivad plastikust kaitsme kestadel. Isegi suletud jaotuskilpides, millel on halb loomulik ventilatsioon, jääb kaitsmelüli üldine temperatuuritõus IEC 60269 standardi lubatud piiridesse, välistades sellega külgneva siini isolatsiooni vananemise, mis on põhjustatud liigsest kohalikust soojuse akumuleerumisest.

4. gG/gL kaitseomadused ja rikete katkestuste toimivus

gG ja gL esindavad universaalseid täiskaitsekarakteristikuid, mis on määratletud standardiga IEC 60269, hõlmates kahte peamist rikketüüpi, mis ohustavad tööstuslikke toiteahelaid: kerge pikaajaline ülekoormus ja hetkeline tõsine lühis. Paljud madala kvaliteediga tööstuslikud kaitsmed toetavad ainult ühe tüüpi kaitset, mis sulavad liiga kergesti mootori käivitamise liigvoolu all või ei suuda piisavalt kiiresti katkestada suurt lühisvoolu.

4.1 Ülekoormus-aeglase kaitse loogika (gL karakteristik)

Kui ahelad puutuvad kokku nõrga ülekoormusvooluga, mis on 1,3-5 korda nimitöövool, sulab sulav element järk-järgult viivitusega. See viivitus väldib valekaitsme läbipõlemist mootori normaalsel käivitamisel, kondensaatori laadimist ja seadmete üleminekuvoolu hüppeid, vähendades samal ajal võimsust, kui ülekoormus püsib määratud aja jooksul, et vältida kaabli isolatsiooni vananemist ja seadmete ülekuumenemiskahjustusi.

4.2 Kiire lühise katkemise kaitse loogika (gG karakteristik)

Kui kaabli lühise, seadme sisemise rikke või siini kokkupõrke tõttu tekib tõsine lühisvool, aurustub sisemine sulatis koheselt, moodustades mikrosekundite jooksul avatud vooluringi. Keraamiline kest ja kaarkustutav täiteaine summutavad tõhusalt elektrikaared, isoleerides veaosa ohutult, ilma kaarevälgatuseta ümbritsevaid lülitusseadme komponente kahjustamata. Kõrge katkestusvõime tagab, et kaitsme saab kustutada äärmise rikkevoolu ilma konstruktsiooni purunemise või juhtiva materjali pritsmeteta.

4.3 Valikuline koordineerimine üles- ja allavoolu kaitseseadmetega

• Sobivad miniatuursete kaitselülitite, vormitud korpusega kaitselülitite ja allavooluseadmete kontaktoritega, et moodustada kaitseastmeline koordineerimine.
• Ajavoolukõvera konstruktsioon tagab, et osaliste vooluahela rikete korral sulab ainult rikkeharu kaitsme, vältides kogu jaotuskapi kogu süsteemi elektrikatkestust.
• Ühildub trafo ja generaatori primaarkaitse koordineerimisnõuetega keskmiste ja suurte tööstuslike toitesüsteemide jaoks.

5. Universaalsed tööstuslike rakenduste sobitamise stsenaariumid

Standardne 415 V kolmefaasiline toitejaotus hõlmab peaaegu kõiki tehase-, energeetika- ja raskemasinatööstusi kogu maailmas ning kõrge vooluga poltkaitse kohandub nende süsteemide iga tuuma toitekaitselüliga. Hankemeeskonnad, kes haldavad mitut tööstusharu hõlmavaid projektide portfelle, saavad kasu ühekomponendilisest mudelist, mis rahuldab mitmeid seadmete kaitsenõudeid, ühendades varuosade laoseisu ja hoolduskoolituse standardid erinevates projektikohtades.

• Tööstuslikud toitejaotuspaneelid ja peajaotusseadmed: kasutatakse kapi sissetulevate siinide primaarse liigvoolukaitsena, isoleerides lühisvigade, et kaitsta kogu kapi juhtmestiku struktuuri.
• Mootori juhtimiskeskused: kaitske konveierite, purustite, pumpade ja ventilaatorite kolmefaasilisi mootoreid mähise läbipõlemise eest, mis on põhjustatud lukustatud rootori ülekoormusest või klemmi lühisest.
• Generaatori ja trafo abiahelad: paigaldatakse generaatorikomplektide väljundklemmidele ja jaotustrafode madalpinge külgedele, et blokeerida rikkevoolu levik ülesvoolu toiteseadmetesse.
• Raskeveokite masinad ja ehitusseadmed: kasutatakse suurte kraanade, segamisseadmete ja kaevandustranspordimasinate peamistel toiteahelatel, mis töötavad muutuva raske koormuse all.
• Keemia- ja keskkonnakaitse elektrilised jaotusseadmed: keraamiline isolatsioonikonstruktsioon on vastupidav korrodeerivale gaasi- ja niiskuserosioonile keemiatehase juhtimisruumides ja reoveepuhastusseadmete kappides.

6. Paigaldusjuhised ja igapäevase hoolduse reeglid

Õige poltidega paigaldamine ja rutiinne hooldus pikendavad otseselt kaitsmeühenduste hooldustsüklit ja väldivad varjatud ohutusriske, mis on põhjustatud valest kokkupanekust või tähelepanuta jäetud kontrollist. Kõik tööreeglid järgivad IEC 60269 abioperatsiooni spetsifikatsioone, mis sobivad kohapealsetele elektrihooldustöötajatele ilma keeruka erialase väljaõppeta.

6.1 Standardsed poltidega paigaldusspetsifikatsioonid

• Enne paigaldamist puhastage kõik siini kontaktpinnad, et eemaldada kontakttakistust suurendavad oksiidikihid ja tolmuosakesed.
• Pingutage kinnituspolte kalibreeritud momentvõtmetega, et vältida lahtiseid klemme, mis tekitavad ülekuumenemise kuumaid kohti.
• Hoidke iga kaitsmelüli ümber vertikaalset ja horisontaalset paigaldusruumi, et tagada loomulik õhukonvektsiooniga soojuse hajumine ilma kapi juhtmestiku poolt blokeerimata.
• Joondage hõbetatud klemmipinnad täielikult vasest siini tasapindadega, et vältida punktkontakti ja kohalikku ülekuumenemisohtu.

6.2 Korrapärase ülevaatuse ja hoolduse standardid

Elektrikilpide kvartaalsete ülevaatuste käigus peaksid hooldustöötajad visuaalselt kontrollima kaitsmeklemmide värvimuutusi (märk ebanormaalsest temperatuuritõusust). Kõik kaitsmelülid, mis näitavad kesta värvimuutust, terminali oksüdeerumist või väiksemat deformatsiooni, tuleb viivitamatult välja vahetada, isegi ilma vea sulamiseta. Pärast lühise rikke katkemist vajab kogu kaitsmelüli osalise remondi asemel täielikku väljavahetamist, kuna sisemine sulamis- ja kaarekustutustäiteaine kaotab pärast aktiveerimist esialgse kaitsevõime.

Hoiu haldamine nõuab varukaitsmete lülide paigutamist kuiva, tolmuvabasse laokeskkonda, et vältida hõbetatud klemmi oksüdeerumist enne paigaldamist. Pikaajalised laos olevad komponendid peavad enne ehitusplatsidele tarnimist läbima visuaalse välimuse kontrolli, et filtreerida välja pinnakriimustuste või keraamilise kesta pragudega tooted.
