3 pooluse kaitselüliti lahklüliti 100A 690V DIN-liistu

Kaitsmelüliti ZHENGRONG HR17-100 on kompaktne, professionaalne lülitus- ja kaitseseade madalpinge kolmefaasilise jaotuse jaoks. See ühendab koormuslüliti, eralduslüliti ja lühisekaitse funktsioonid ühes seadmes, vähendades komponente ja lihtsustades paneeli juhtmeid.

3-pooluseline disain kaitseb ahela kõiki kolme faasi. See on 690 V pingel 100A ja vastab standardile GB/T 14048.3-2017, mis on standardnomenklatuuri järgi tähistatud kaitsme-lüliti-lahklülitina.

Disain ja käitamine

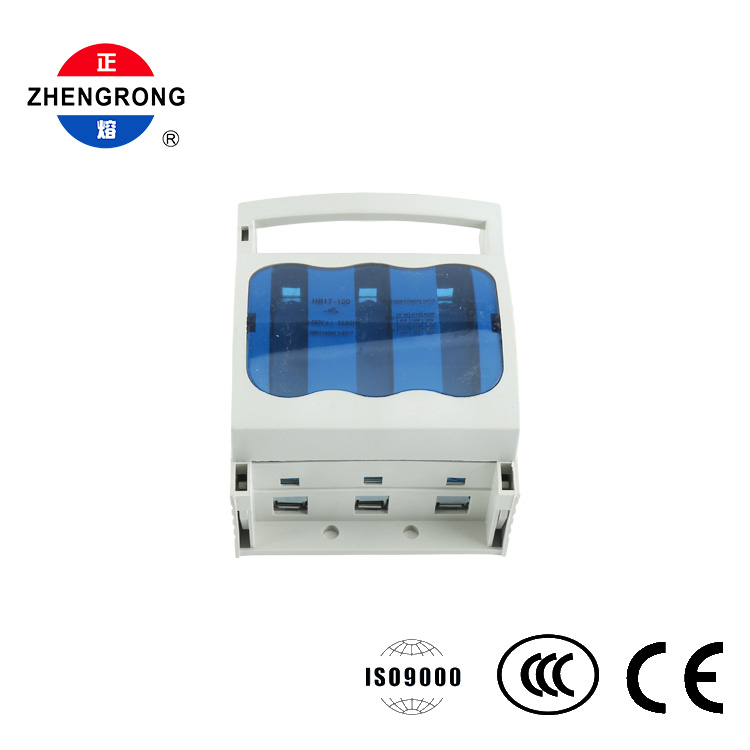

Seade koosneb alusest ja avatavast ülemisest kattest, mille ülaosas on integreeritud horisontaalne käepide. Käepide pakub mugavat haaret käsitsi tegemise/murdmise ajal, samal ajal kui kaanes olev poolläbipaistev sinine aken võimaldab operaatoritel kaitsta kaitsme seisukorda ühe pilguga ilma seadet avamata.

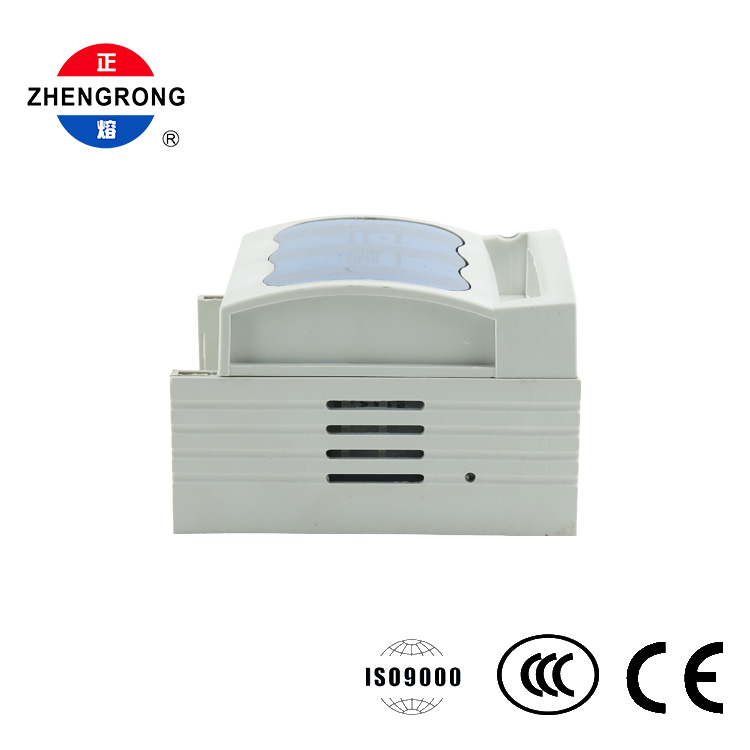

Sahtli stiilis kate avaneb kaitsme kiireks kontrollimiseks ja vahetamiseks. Korpus on vormitud tugevdatud leegiaeglustavast insenerplastist (nailonist või PBT-klassist) koos tugevdavate ribidega, mis tagavad suure mehaanilise tugevuse, isolatsiooni ja kuumakindluse.

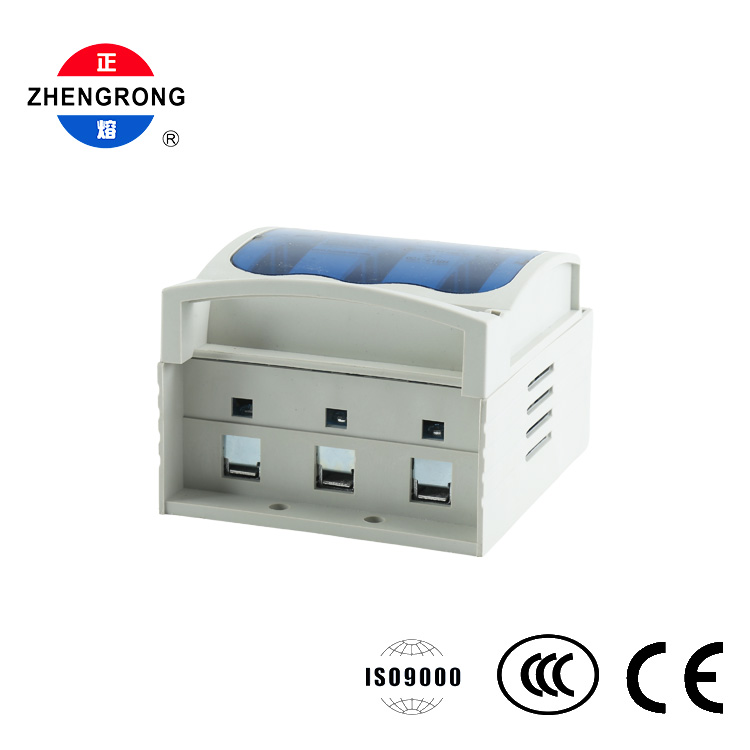

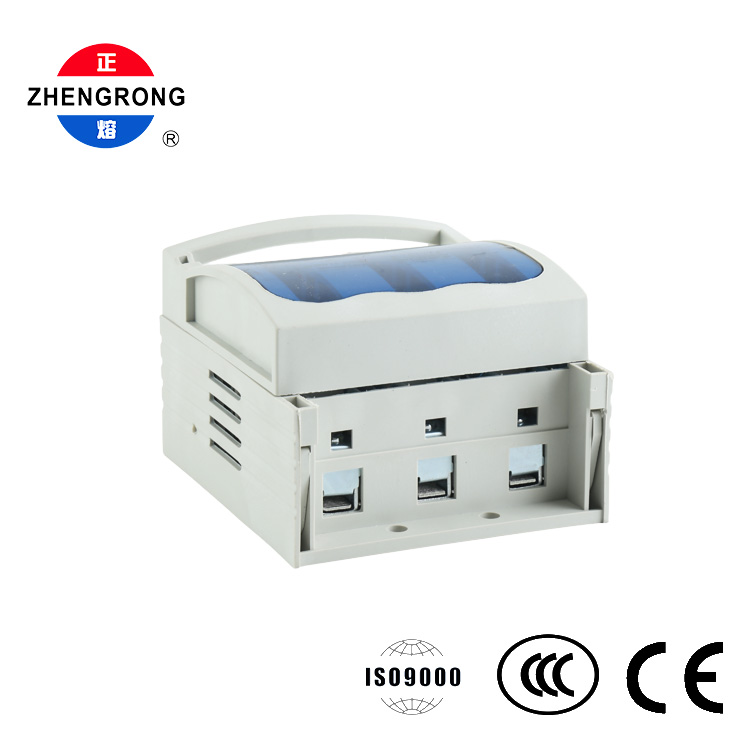

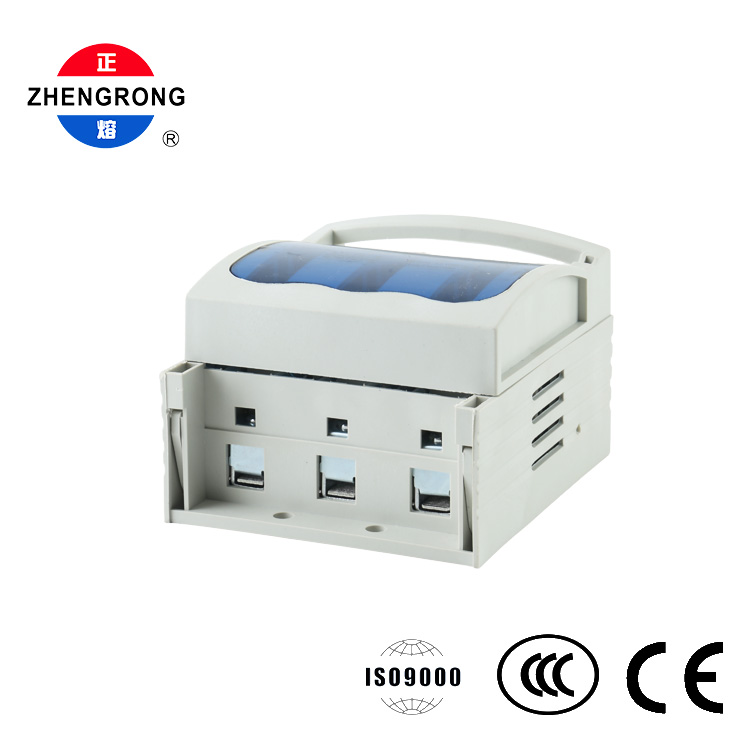

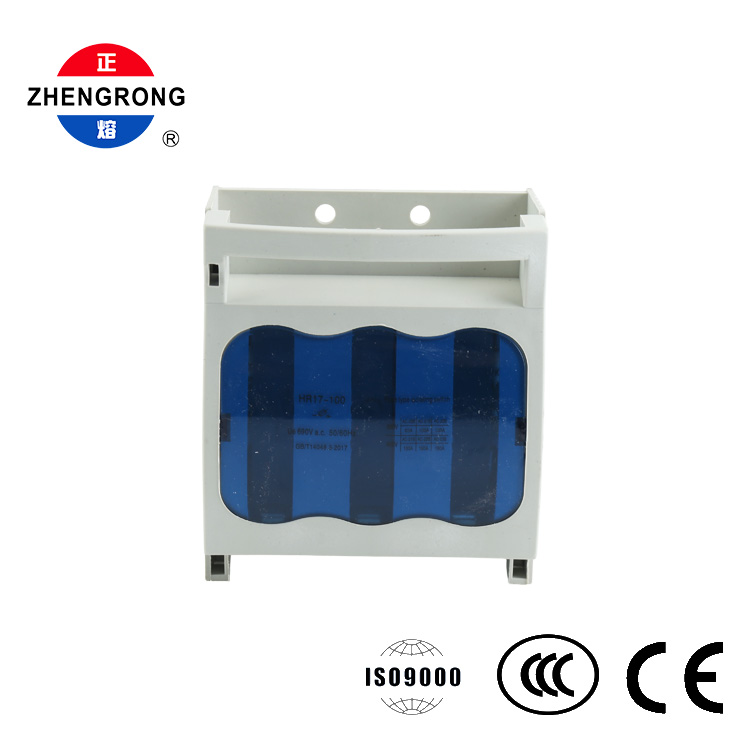

Juhtmed tehakse kolme alumise klemmi kaudu, millel on kruviklambriga ühendused, et tagada kaablite turvaline ja hooldussõbralik kinnitus. Paigaldamiseks pakub alus kahte võimalust: külgklambrid standardse 35 mm DIN-liistu paigaldamiseks või kaks ringikujulist kruviauku alusplaadil, et kinnitada otse kapi kinnitusplaadile. Külgmised pilud ja riivid võimaldavad ka kõrvuti paigaldamist või abikontaktide lisamist.

Omadused

Kolm-ühes funktsioon

● — koormuse lülitamine, isolatsioon ja lühisekaitse ühes kompaktses seadmes.

3-pooluseline kolmefaasiline kaitse

● — kõigi faaside samaaegne kaitse kolmefaasiliste koormuste korral.

Nähtav katkestusisolatsioon

● — lahtiühendamiskoht avatud olekus, tagades ohutu hoolduse ja hädaseiskamise.

Läbipaistev sinine aken

● — kaitsme seisukord on silmaga nähtav ilma kaant avamata.

Sahtli tüüpi käepide

● — lai horisontaalne käepide mugavaks ja usaldusväärseks käsitsi lülitamiseks.

Kahekordne paigaldusvõimalus

● — 35 mm DIN-liistu klambrid või kruvikinnitus paindlikuks paigaldamiseks.

Tugevdatud leegiaeglustav korpus

● — nailon/PBT tehniline plastik ribidega kõrge tugevuse, isolatsiooni ja kuumakindluse tagamiseks.

Kinnitage kruviklambriga klemmid

● — usaldusväärne juhtmestik lihtsa hooldusega.

Laiendatav disain

● — külgmised pilud ja riivid toetavad kõrvuti paigaldamist ja abikontakte.

Kvaliteet sertifitseeritud

● — GB/T 14048.3-2017 nõuetele vastav; ISO9000, CCC ja CE sertifikaadiga.

● Tehase elektrijaotuskarbid ja juhtkapid

● Ärihoonete põhijaotuskilbid ja haruvoolukaitse

● Mootorite ja trafode voolukatkestus ja lühisekaitse

● Madalpinge jaotussüsteemid tööstusettevõtetes

● Mootori juhtimiskeskused

● Hooldus isolatsioon ja avariilülitused

● Paneeliehitajad, elektritöövõtjad ja tehase hooldusmeeskonnad
